Comodos Casa :)

Cadastro dos cômodos da minha Casa. :)

ORIENTAÇÃO DA FACHADA ^ ^

Essa é a orientação da fachada da minha residencia... Que fica, como indicado na foto, localizada para o Leste. :)

Controle da Radiação Solar - Cap 4 - Manual do Conforto Termico

Faculdade de Arquitetura - UFba
Francine de Souza
Prof. Denise Vaz
Resumo Cap. 4 - Controle da Radiação Solar

ZÊNITE E NADIR

Zênite: Linha perpendicular ao plano do horizonte ao norte.
Nadir: Linha perpendicular ao plano do horizonte ao sul.

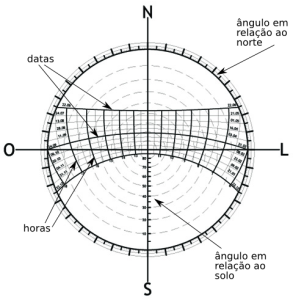

CARTAS SOLARES

      Representações graficas para indicar o angulo de incidencia do sol sobre uma superficie especifica, ou seja, da trajetoria aparente do sol.







Prenda a fazer sua carta solar:



PENETRAÇÃO DO SOL PELAS ABERTURAS

        Os raios solares ao incidirem npor uma abertura passam e se projetam no interior dos ambientes incidindo na parte horizontal e/ou vertical formando assim uma mancha iluminada que ofusca o ambente, denominadas manchas de sol.

         Essas areas iluminadas podem ser localizadas e determinadas as suas dimensões atraves do método das projeções mongeanas.

Brises e Vazados

BRISES

           O brise é um elemento arquitetônico localizado na fachada externa do edifício ou em áreas internas das edificações, o brise tem como função principal o controle da incidência de radiação solar. Ele é formado por lâminas, fixas ou móveis, dispostas horizontal ou verticalmente. Favorecendo o meio ambiente, a arquitetura  redescobriu que elementos construtivos como o brise, são grandes aliados em projetos onde os custos com iluminação e ventilação artificial precisam ser minimizadose podem ser compostos de materiais diversos, sendo comuns o betão, a madeira e o aluminio.

 Posição dos Brises

 Independente do elemento de fabricação, as aletas dos brises são posicionadas na horizontal ou na vertical. Os brises posicionados na horizontal são mais utilizados quando o sol permanece quase que todo o dia na parte superior do globo terrestre, com isso, por suas características a fachada norte brasileira geralmente é a mais indicada. Já nas fachadas leste e oeste brasileiras, por receberem respectivamente o sol da manhã (que vêm da parte inferior do globo) e o da tarde (que está se pondo e também está localizado na parte inferior do globo) os brises com aletas verticais são mais utilizados. Na fachada sul brasileira, por receber menor incidência solar, geralmente o brise é mais utilizado para seguir a arquitetura do edifício e não tanto por sua funcionalidade.

Os brises móveis são considerados os mais eficientes por possuírem mobilidade nas aletas, tendo em vista a variação solar durante todo o dia. Já os brises fixos, precisam ser projetados com mais atenção, pois sempre existe um ângulo de abertura entre aletas e que quanto maior, mais sujeito à exposição solar se encontra o edifício e que quanto menor, menos entrada de luz natural haverá na parte interna do prédio.

Colocação na Fachada

Quando o brise é posicionado no lado externo da fachada, a função de proteção é considerada a mais eficiente, pois qualquer que for o material impede a incidência dos raios solares antes da entrada dos mesmos no edifício. Já em questão de limpeza e conservação do material, o brise posicionado mais próximo da janela ou embutido na fachada se sobressai. Há também o posicionamento em formato de marquise na parte superior da janela, que aumenta a visibilidade de dentro para fora do prédio, porém protege menos o edifício da incidência solar durante todo o dia.

Tipos e Materiais

• De madeira





• Aluminio

•  Vidro

• Concreto







BRISES DIVERTIDOS







Noçoes de Clima e Adequação da Arquitetura - Cap. 3 do Manual do Conforto Termio

Faculdade de Arquitetura - UFBA
Francine de Souza
Prof. Denise Vaz
Sintese do cap. 3

Noçoes de Clima e Adequação da Arquitetura

 " Adequar a arquitetura ao clima de um determinado local significa construir espaços que possibilitem ao homem condiçoes de conforto. [...]"

Ou seja... a arquitetura alem de servir de moradia e abrigo, deve proporcinar ao seu habitante, permanente ou temporario, as minimas condiçoes de conforto no ambiente de acordo com as variaveis climaticas do local que ele habita. Umas das variaves que devem ser levadas em conta na hora de ser projetar dentre outros são:

•  Radiação Solar ;
• Temperatura e Umidade Relativa;
• Grau de nebulosidade do céu;
• Sentido dos Ventos;
• Indices pluviometricos;
• Topografia;
•

LATITUDE E LONGITUDE

A longitude é medida de 0° a 180° a leste ou a oeste com relação ao meridiano de Greenwich e é caracterizado pela localização de um ponto sobre a terra.

A latitude é medida de 0° a 90° apartir da linha do equador, norte se for abaixo e sul se for acima medindo assim a "altura" de alguma coisa em relação a um ponto na terra.

POSIÇÃO APARENTE DO SOL

 Apartir da inclinação de 23,5° da terra em relação a normal, os raios solares formam angulos de incidencias diferentes de acordo com a epoca do ano ficando seis meses a norte e seis meses a sul atingindo os respectivos tropicos e quando os atingir perpendicularmente ( 21 de junho ou 22 de dezembro) serão ali ( de acordo com o observador) o soltício de verão ou inverno.
